10m³大型磁力反应釜
添加人:威海汇鑫

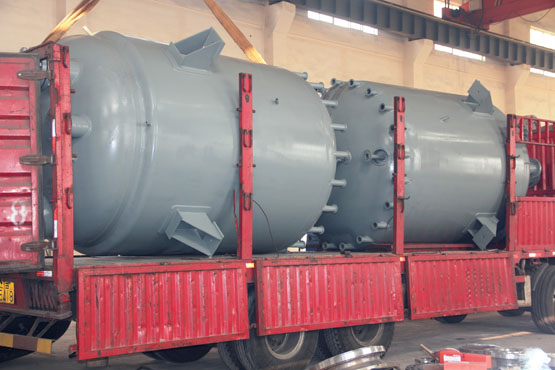

10m³大型磁力反应釜

磁力反应釜主要由加热炉、釜体、釜盖、磁力搅拌器等部分组成。

1)加热炉,用来加热反应釜釜体,外为圆筒形炉体内装有筒形硅炉芯,加热电阻丝穿联其中,具有传热效果好,升温快等特点,炉体下端侧面装有插座,使用时用电缆线将其与控制仪联接。

2)反应釜釜体,主要是物料反应,材料采用TA2制成,反应釜体与法兰采用螺纹联接,反应釜体与釜盖的密封采用无热片园弧面与锥面线密封,依靠较高的加工精度,依靠主螺栓的拧紧力,达到密封效果。

3)釜盖,是磁力反应釜主要件,材料为1Cr18Ni9Ti,釜盖上装有磁力搅拌器、压力表、爆破阀、气阀、取样阀及冷却盘管等装置,都是便于随时掌握磁力反应釜内物料反应的情况,调节磁力反应釜内物料成分、比例、温度、压力,保证磁力反应釜的安全运行。

4)磁力搅拌器,系永磁偶合装置,由内外环形磁钢组成,中间有承压的隔套,由伺服电机通过内、外磁钢的磁力来传递搅拌力矩,隔套内装有测速元件,当搅拌器与内磁钢旋转时,通过电子元件产生感应信号,传递到控制仪,显示出磁力搅拌器的工作转速。

 磁力驱动是八十年代开发的一种新型传动密封技术。 磁力反应釜 的关键部件磁力耦合传动器是一种利用永磁材料进行耦合传动的传动装置,改变了传统机械密封和填料密封的那种通过轴套或填料密封搅拌轴的动密封结构为静密封结构,反应釜内介质完全处于由釜体与密封罩体构成的密封腔内,彻底解决了填料密封和机械密封因动密封而造成的无法克服的泄露问题,反应介质绝无任何泄露和污染。

磁传动适用于任何需要密封的场合,就是把原来动密封转化为静密封,使之完全无泄漏搅拌, 俗称磁力搅拌,主要运用于加氢釜,高压釜等不允许物料外溢的场合。

强磁力密封高压釜,是磁力传动装置应用于大型反应设备的典型创新,磁力反应釜从 根本上解决了以前填料密封、机械密封无法克服的轴封泄漏问题,无任何泄漏和污染,是国内目前进行高温、高压下的化学反应较为理想的装置,特别是进行易燃、易爆、有毒介质的化学反应,更加显示出它的优越性。釜体材料主要采用1cr18Ni10Ti 不锈钢制作,并可根据不同介质要求制作钛材( TA2 )、镍( Ni6 )及复合钢板,釜体结构有平盖、凸形盖以及带人孔的闭式釜体,釜盖上的开孔可根据用户要求进行设计;加热方式有夹套蒸气、夹套热油电加热等形式供用户订货时任意选配。 对有抛光要求的釜体内表面,可达到 以上的镜面抛光水平,对高粘度的物料加工成锥形底,便于放料、清洗。

FCH 型强磁力反应釜技术参数 :

产品型号

公称容积 L

工作压力 MPa

工作温度

搅拌转速 r/min

加热方式

密封形式

FCH

100-500

-0.1-30

-90-300

0-500

电油蒸气

环形磁力密封

FCH

1000-30000

-0.1-30

-90-300

0-500

电油蒸气

环形磁力密封
